一．爱体育电子官方网站-爱体育(中国) 介绍

1.1爱体育电子官方网站-爱体育(中国) 特点

施工升降机安全监控爱体育电子官方网站-爱体育(中国) 是徐州华控采用最前沿的软件开发、网络通讯、信息管理等技术自主研发的一款智能化安全爱体育电子官方网站-爱体育(中国) 。该新型爱体育电子官方网站-爱体育(中国) 能够全方位实时监测施工升降机的运行工况，且在有危险源时及时发出警报和输出控制信号，并可全程记录升降机的的运行数据，同时将工况数据传输到远程监控中心。包含有载重监测、速度监测（防坠）、倾斜度监测、高度限位监测、防冲顶监测、门锁状态监测，驾驶员身份识别等功能，是现代建筑起重机械领域最新型、最全面、最可靠的安全防护设备。

1.2 性能参数

1.3爱体育电子官方网站-爱体育(中国) 组成

该爱体育电子官方网站-爱体育(中国) 主要由主机、高度传感器、载重传感器、倾角传感器、身份识别模块等组成。

二．设备安装

2.1主机

主机安装在升降机驾驶室一侧面板上，方便驾驶员观看；如图2-1所示：

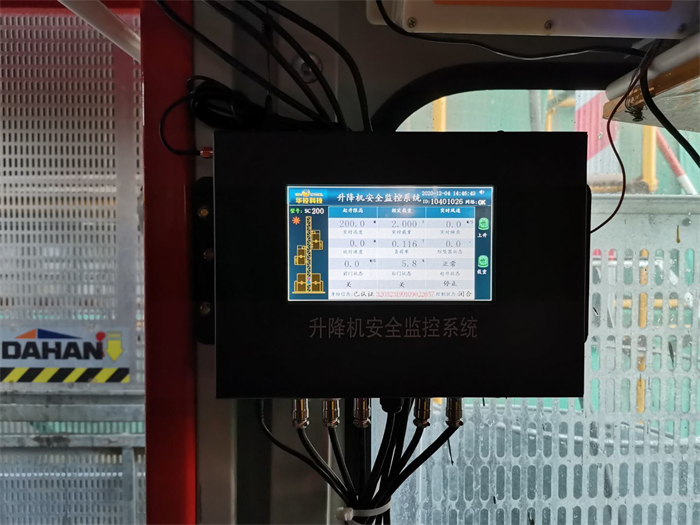

图2-1主机安装

2.2高度传感器

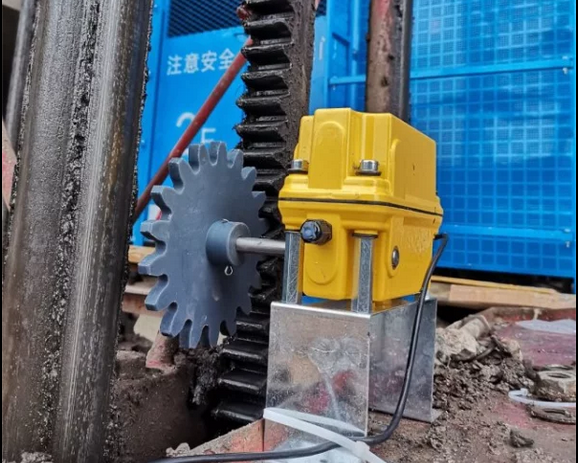

高度传感器安装在起升机构上方，用螺丝固定，同时保证高度传感器上的齿轮和标准节齿轮相切如图2-2所示：

图2-2高度传感器安装示意图

2.3 载重传感器

   与升降机本身载重传感器并联一起，同时不能能影响升降机自身爱体育电子官方网站-爱体育(中国) 。如果与升降机载重不匹配，一般安装的方法为，将升降机原有的轴销式重量传感器拆下，将我们的安装至此。此传感器由于安装方式特殊，安装时需特别注意。

图2-3 载重传感器安装示意图

2.4 倾角传感器

   倾角底部配有专用高强磁铁，可粘贴在施工升降机底部；安装时需保证传感器水平放置，如图2-4所示：

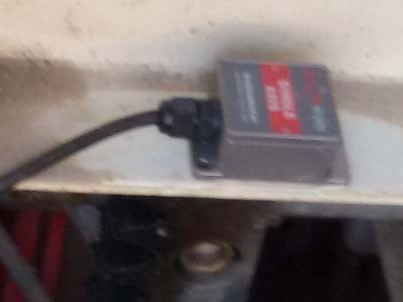

图2-4 倾角传感器安装示意图

2.5 身份识别模块

   身份识别模块安装在驾驶室内方便驾驶员识别的地方，如图2-5所示：

图2-5 身份识别安装示意图

2.6前后门状态监测信号线安装

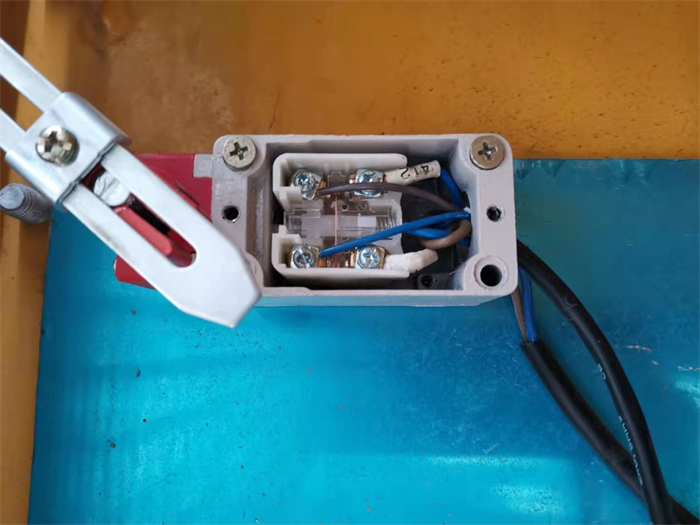

施工升降机运动门联动开关内部有两组触点开关，只需将我们信号线连接在其中空余一组的触点开关处即可。如下图所示：

图2-6 前后门状态监测信号线安装示意图

三．爱体育电子官方网站-爱体育(中国) 设置

3.1 传感器调节

传感器调节：点击“”输入用户级密码（出厂设置88888888）进入“基本参数”界面，点击【下一步】在对应标定界面查看各个传感器采样值变化，对采样值不能达到标定要求的进行调节。

高度传感器调节方法：升降机起升，如果高度传感器采样值增大，则需要在高度下限位处，旋转调节螺丝，使调节螺丝上的标记点靠近最小处；如果高度传感器采样值减小，则需要调节螺丝上的标记点靠近最大处，如图3-1所示步骤操作即可：

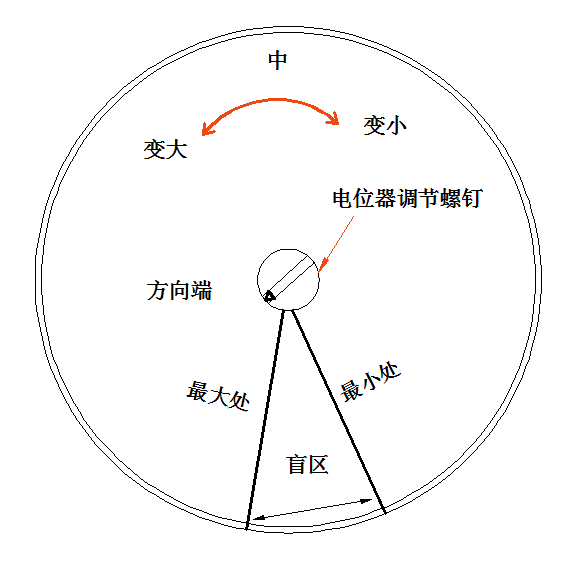

图3-1高度传感器调节示意图

载重传感器、倾角传感器及风速传感器无需调节，连接信号线时，要注意信号线正负，红色-电源正、黑色-电源负、绿色-信号正、白色-信号负；

3.2 参数设置

爱体育电子官方网站-爱体育(中国) 主界面如图3-2所示：

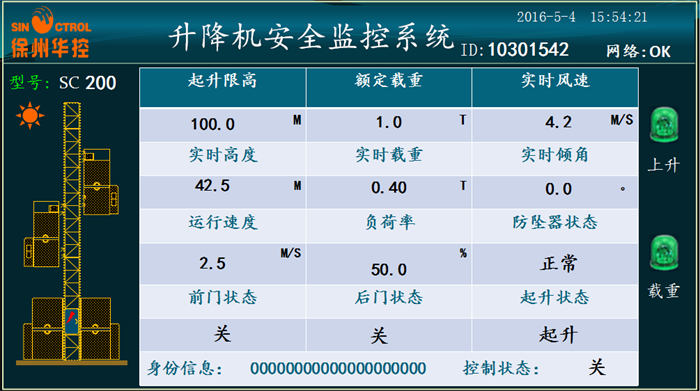

图3-2爱体育电子官方网站-爱体育(中国) 主界面

点击“”输入管理员密码 (出厂设置：518518) 进入“基本参数”页面；

如图3-3所示：将升降机实际参数输下表，点击【保存】保存，点击【返回】回到主界面。

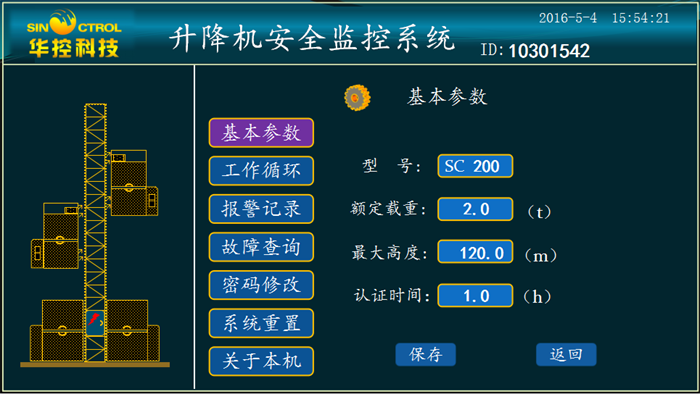

图3-3基本参数设置界面

四．爱体育电子官方网站-爱体育(中国) 标定

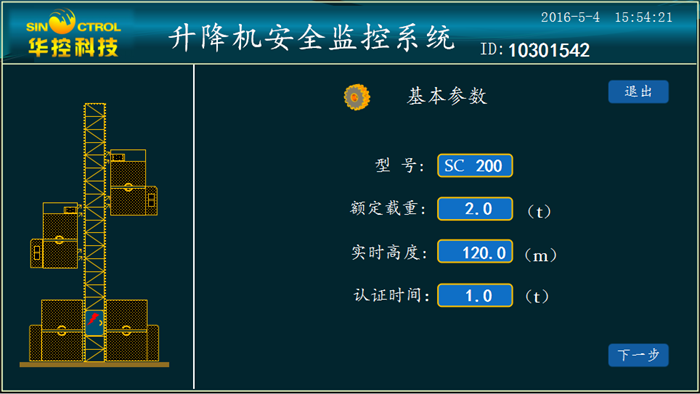

爱体育电子官方网站-爱体育(中国) 设置完成后，点击“”输入用户级密码(出厂设置为88888888)进入“基本参数”界面，如图4-1，查看基本参数是否与升降机的实际安装状态一致，如果不一致，请按照实际状态进行调整。

图4-1 基本参数设定界面

 点击【下一步】进入高度标定，如图4-2所示：详见操作说明。

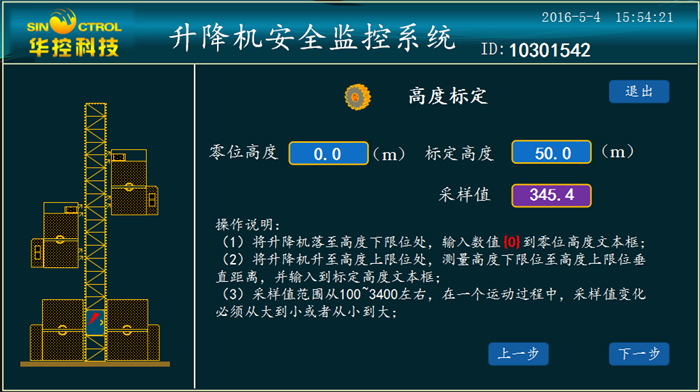

图4-2 高度标定界面

点击【下一步】进入载重标定，如图4-3所示：详见操作说明。

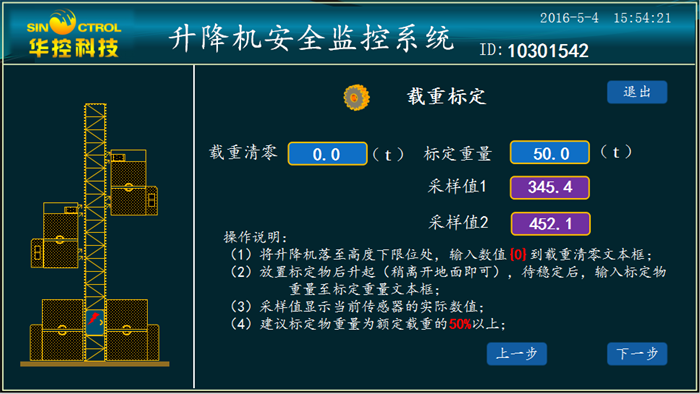

图4-3 载重标定界面

点击【下一步】进入预警和报警参数设定界面，如图4-4所示：出厂前已经设置，可以根据实际工况修改。

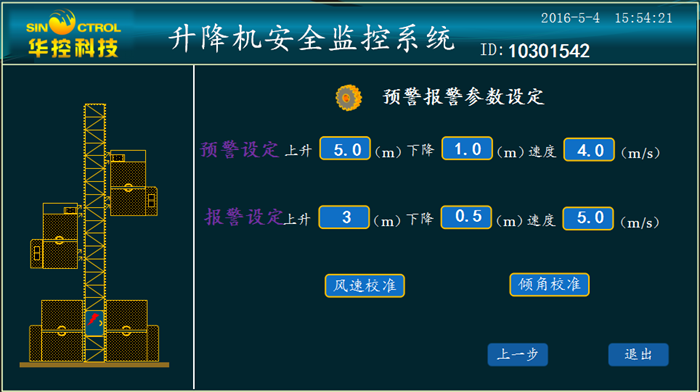

图4-4预警报警参数设定界面

点击【退出】，完成爱体育电子官方网站-爱体育(中国) 标定。

五．故障分析及使用注意事项

5.1常见故障

5.2使用注意事项

1、经常检查部件固定是否牢固；

2、定期检查线缆有无破损；

3、显示器不得用化学溶剂清洗；

4、主机注意防水；

5、不得自行打开设备；

6、定期检查所有传感器线缆的布线情况，避免可能存在的局部挤压、折弯及破损现象；

7、定期检查载重传感器的受力方向是否发生偏移。

六、技术支持及维修服务

6.1爱体育电子官方网站-爱体育(中国) 安装调试注意事项

经过工厂技术人员培训后，方可进行设备的安装与调试。

爱体育电子官方网站-爱体育(中国) 现场安装调试时应具备以下条件：

1、升降机能正常工作；

2、用户应具备有标准砝码或已知重量的标定物，标定重物接近最大额定起重量的80%为宜；

3、现场安装、调试时应具备以下工种人员的配合：起重工、起重维修电工、起重机司机等。

6.2维修服务

1、产品终身保修。

2、产品自购买之日起，质保一年。

3、保修期内免费维修，以远程视频指导为主，提供维修用备件；保修期外，维修只收取成本费用。

4、有下列情况之一者，不属于保修范围：

* 碰撞、挤压造成的损坏

* 野蛮拆卸造成的损坏

* 其他非正常情况造成的损坏

特别提示：

* 升降机工况发生变化后（如：升降机顶升等工况），必须修改相应的基本参数；

* 本爱体育电子官方网站-爱体育(中国) 不能完全代替升降机本身的安全装置。
